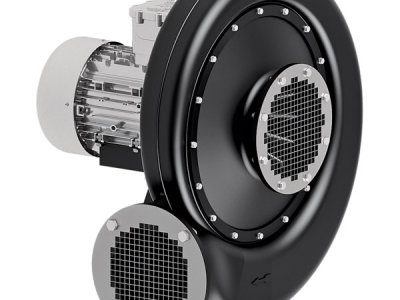

Wentylator przeciwwybuchowy EMT

Wentylator przeciwwybuchowy EMT

• KARTA KATALOGOWA

Wentylatory EMT odpowiadają wymaganiom Dyrektywy ATEX 2014/34/UE, są zaprojektowane do użytku w strefach zagrożenia wybuchem poza kopalniami i wyrobiskami górniczymi, spełniają wymogi grupy II kategorii 2G/3G – strefa 1 i/lub 2 oraz kategorii 2D/3D – strefa 21 i/lub 22.
Oznaczenia ATEX:
II 2G Ex h IIB+H2 T3 Gb lub II 2D Ex h IIIC T125°C Db
II 2G Ex h IIB+H2 T4 Gb na życzenie.

KONSTRUKCJA

• średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
• wirnik odlewany ze stopu aluminium z łopatami prostymi, wyważany dynamicznie wg ISO 1940-1,
• obudowa odlewana z aluminium,
• osłona wlotu i wylotu ocynkowana,
• wentylator malowany na kolor czarny RAL 9005,
• maksymalna temperatura tłoczonego medium 60°C,
• temperatura otoczenia silnika od -20°C do +40°C,
• figura LG270.

SILNIK ELEKTRYCZNY

• przeciwwybuchowy, asynchroniczny jednofazowy 230V 50Hz,
• przeciwwybuchowy, asynchroniczny trójfazowy 230/400V 50Hz lub 400/690V 50Hz (w zależności od mocy silnika),
• jednobiegowy, 2 lub 4 biegunowy,
• stopień ochrony IP55 (w wentylatorach kategorii 2G),
• stopień ochrony IP65 lub IP66 (w wentylatorach kategorii 2D w zależności od modelu),
• stopień ochrony IP66 (w wentylatorach 2G i 2D przystosowanych do regulacji częstotliwościowej oraz w silnikach jednofazowych),
• klasa izolacji F,
• zabezpieczenie termiczne PTC (w zależności od modelu oraz silniki do regulacji częstotliwościowej),
• wersja VFD przystosowana do regulacji częstotliwościowej.

WYKONANIA SPECJALNE

• dowolna figura LG/RD (wielkości 70, 160, 200, 290),
• malowanie na kolor inny niż standardowy,
• silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
• silnik o innym stopniu ochrony IP,
• silnik wyposażony w czujniki.
