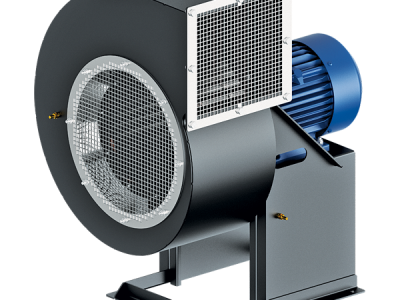

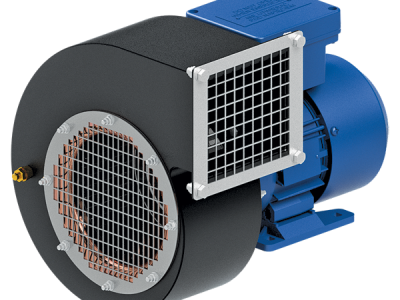

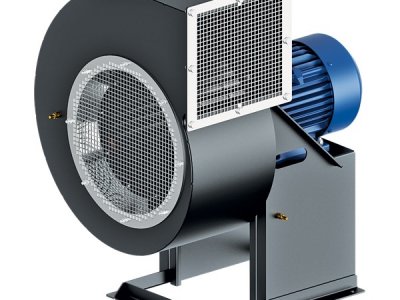

Wentylator przeciwwybuchowy ELF

Wentylator przeciwwybuchowy ELF

• KARTA KATALOGOWA

Wentylatory ELF odpowiadają wymaganiom Dyrektywy ATEX 2014/34/UE,są zaprojektowane do użytku w strefach zagrożenia wybuchem poza kopalniamii wyrobiskami górniczymi, spełniają wymogi grupy II kategorii 2G/3G- strefa 1 i/lub 2.
Oznaczenia ATEX:
II 2G Ex h IIB T3 Gb
II 2G Ex h IIB T4 Gb na życzenie

KONSTRUKCJA

• niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
• wirnik zgrzewany z blachy stalowej ocynkowanej z łopatami pochylonymido przodu, wyważony dynamicznie wg ISO 1940-1,
• obudowa spawana z blachy stalowej,
• podstawa silnika w modelach od wielkości 160,
• osłona wlotu i wylotu ocynkowana,
• wentylator malowany na kolor czarny RAL 9005 (kategoria korozyjnościC3),
• maksymalna temperatura tłoczonego medium 60°C,
• temperatura otoczenia silnika od -20°C do +40°C,
• figura LG90.

SILNIK ELEKTRYCZNY

• przeciwwybuchowy, asynchroniczny trójfazowy 230/400V 50Hz,400/690V 50Hz (w zależności od modelu),
• jednobiegowy, 2 lub 4 biegunowy,
• stopień ochrony IP55,
• stopień ochrony IP66 (w wentylatorach przystosowanych do regulacji częstotliwościowej oraz w przypadku silników jednofazowych),
• klasa izolacji F,
• zabezpieczenie termiczne PTC (w zależności od modelu oraz silnikido regulacji częstotliwościowej),
• wersja VFD przystosowana do regulacji częstotliwościowej.

WYKONANIA SPECJALNE

• dowolna figura LG/RD,
• malowanie na kolor inny niż standardowy,
• wirnik, obudowa i podstawa wentylatora z blachy stalowej nierdzewnej1.4301,
• wirnik, obudowa i podstawa wentylatora z blachy stalowej kwasoodpornej1.4404,
• silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
• silnik o innym stopniu ochrony IP,
• silnik wyposażony w czujniki.
