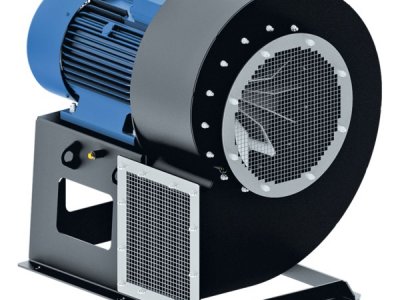

Wentylator przeciwwybuchowy EGT

Wentylator przeciwwybuchowy EGT

Wentylatory EGT odpowiadają wymaganiom Dyrektywy ATEX 2014/34/UE, są zaprojektowane do użytku w strefach zagrożenia wybuchem poza kopalniami i wyrobiskami górniczymi, spełniają wymogi grupy II kategorii 2G/3G – strefa 1 i/lub 2 oraz kategorii 2D/3D – strefa 21 i/lub 22.
Oznaczenia ATEX:
II 2G Ex h IIB T3 Gb lub II 2D Ex h IIIC T1250C Db
II 2G Ex h IIB T4 Gb na życzenie.

KONSTRUKCJA

  • średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
  • wirnik odlewany ze stopu aluminium (dla urządzeń kategorii 2G) lub spawany z blachy stalowej (dla urządzeń kategorii 2D) z łopatami prostymi, wyważany dynamicznie wg ISO 1940-1,
  • obudowa spawana z blachy stalowej,
  • statyw w modelach do wielkości 300,
  • podstawa silnika w modelach od wielkości 400,
  • osłona wlotu i wylotu ocynkowana,
  • wentylator malowany na kolor czarny RAL 9005 (kategoria korozyjności C3),
  • maksymalna temperatura tłoczonego medium 60°C,
  • temperatura otoczenia silnika od -20°C do +40°C,
  • figura LG270.

SILNIK ELEKTRYCZNY

  • przeciwwybuchowy, asynchroniczny trójfazowy 230/400V, 50Hz lub 400/690V 50Hz (w zależności od modelu),
  • jednobiegowy, 2 lub 4 biegunowy,
  • stopień ochrony IP55 (w wentylatorach kategorii 2G),
  • stopień ochrony IP65 lub IP66 (w wentylatorach kategorii 2D w zależności od modelu),
  • stopień ochrony IP66 (w wentylatorach 2G i 2D przystosowanych do regulacji częstotliwościowej oraz w przypadku silników jednofazowych),
  • klasa izolacji F,
  • zabezpieczenie termiczne PTC (w zależności od modelu oraz silniki do regulacji częstotliwościowej),
  • wersja VFD przystosowana do regulacji częstotliwościowej.

WYKONANIA SPECJALNE

  • dowolna figura LG/RD,
  • malowanie na inny kolor niż standardowy,
  • wirnik, obudowa i podstawa wentylatora z blachy stalowej nierdzewnej 1.4301,
  • wirnik, obudowa i podstawa wentylatora z blachy stalowej kwasoodpornej 1.4404,
  • silniki na inne niż standardowe napięcie oraz częstotliwość zasilania,
  • silnik o innym stopniu ochrony IP,
  • silnik wyposażony w czujniki.
