MSBN wentylator promieniowy

Wentylator MSBN

• Karta katalogowa

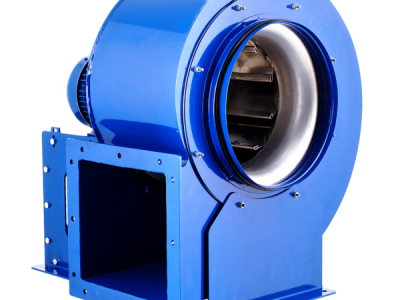

Średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim, przeznaczony do systemów transportu zapylonego powietrza.

ZASTOSOWANIE

Wentylator przeznaczony do systemów transportu zapylonego powietrza.
Typowe zastosowania:

• transport pneumatyczny,
• nadmuch w układach suszenia (np. maszyny graficzne, obróbka tworzyw sztucznych),
• systemy nadmuchu powietrza w układach spalania/obróbki termicznej (np. piece topialne),
• transport powietrza w instalacjach wentylacyjnych i liniach technologicznych,
• odciąg zapylonego powietrza.

KONSTRUKCJA

• średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim
• wirnik aluminiowy lub stalowy (typ S) z łopatami prostymi pochylonymi do tyłu, wyważany dynamicznie wg ISO 1940-1
• obudowa spawana z blachy stalowej
• wentylator malowany na kolor niebieski RAL 5010 (kategoria korozyjności C3)
• maksymalna temperatura tłoczonego medium 80°C
• temperatura otoczenia silnika od -20°C do +40°C
• figura LG270

SILNIK ELEKTRYCZNY

• asynchroniczny, trójfazowy, 230/400V 50Hz, 400V 50Hz, 400/690V 50Hz
• stopień ochrony IP55
• klasa izolacji F
• do regulacji częstotliwościowej

WYKONANIA SPECJALNE

• dowolna figura LG/RD
• malowanie na kolor inny niż standardowy
• malowanie w wyższej kategorii korozyjności
• obudowa i podstawa z blachy stalowej ocynkowanej
• wirnik, obudowa i podstawa z blachy stalowej nierdzewnej 1.4301
• obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404
• silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
• silnik o innym stopniu ochrony IP
• silnik wyposażony w czujniki lub dodatkowe chłodzenie
• uszczelnienie między obudową a silnikiem (simmering)
• maksymalna temperatura tłoczonego medium powyżej 80°C
• temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
• napęd pasowy
