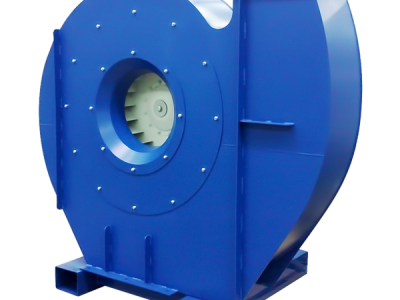

HSD wentylator promieniowy

Wentylator HSD

• Karta katalogowa

Wentylatory przystosowane do transportu czystego i lekko zapylonego powietrza. Znajdują zastosowanie w instalacjach wentylacyjnych, wykorzystywane do nadmuchu/odciągu powietrza w procesach technologicznych.

ZASTOSOWANIE

Wentylatory HSD przeznaczone są do transportu czystego powietrza. Mają wiele zastosowań w przemyśle, gdzie w procesach technologicznych należy dostarczyć niewielką ilość powietrza o wysokim ciśnieniu m.in.:

• dostarczanie powietrza do układów palników gazowych,
• układ filtracyjny.

KONSTRUKCJA

• wysokociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
• wirnik nitowany z blachy stalowej z łopatami prostymi wyważony dynamicznie zgodnie z normą ISO1940-1,
• obudowa wentylatora spawana z blachy stalowej,
• wentylator malowany na kolor niebieski RAL 5010,
• maksymalna temperatura tłoczonego medium 120°C,
• temperatura otoczenia silnika od -20°C do +40°C,
• figura LG270.

SILNIK ELEKTRYCZNY

• asynchroniczny, trójfazowy, 400/690V, 50Hz,
• klasa sprawności IE3,
• stopień ochrony IP55,
• klasa izolacji F,
• do regulacji częstotliwościowej (silniki trójfazowe).

WYKONANIA SPECJALNE

• dowolna figura LG/RD,
• malowanie na kolor inny niż standardowy,
• malowanie w wyższej kategorii korozyjności,
• silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
• silnik o innym stopniu ochrony IP,
• silnik wyposażony w czujniki lub dodatkowe chłodzenie,
• uszczelnienie między obudową a silnikiem (simmering),
• maksymalna temperatura tłoczonego medium powyżej 120°C,
• temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C.
