HPB-F INT wentylator promieniowy

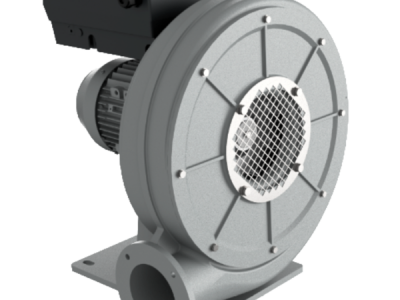

Wentylator HPB-F INT

• Karta katalogowa

Wysokociśnieniowy wentylator promieniowy o napędzie bezpośrednim ze integrowanym falownikiem. Wentylator przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń.

Wentylator przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń. Typowe zastosowania to:

• transport pneumatyczny,
• nadmuch w układach suszenia (np. maszyny graficzne i obróbka tworzyw sztucznych),
• systemy nadmuchu powietrza w układach spalania/obróbki termicznej (np. piece topialne).

KONSTRUKCJA

• wysokociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
• wirnik nitowany z blachy aluminiowej, z łopatkami typu B, wyważany dynamicznie wg ISO 1940-1,
• obudowa odlewana z aluminium,
• podstawa spawana z blachy stalowej,
• wentylator malowany na kolor szary RAL7042 (silnik w kolorze producenta),
• maksymalna temperatura tłoczonego medium 80°C,
• temperatura otoczenia silnika od -20°C do +40°C,
• standardowa figura LG270

SILNIK ELEKTRYCZNY

• asynchroniczny, trójfazowy, 230/400 V, 50 Hz (połączenie w Δ dla 87Hz – technika 87Hz),
• klasa sprawności IE3 (od mocy 0,75 kW) lub IE2 (poniżej mocy 0,75 kW),
• stopień ochrony IP55,
• klasa izolacji F,
• czujniki termiczne (TK lub TK i PTC),
• wersja FC wyposażona w niezależny moduł chłodzenia.

PRZETWORNICA CZĘSTOTLIWOŚCI

Zintegrowana z silnikiem elektrycznym, konfiguracja fabryczna w technice 87Hz
Standardowe wyposażenie

• wejście analogowe (0-10V/ 0-20mA),
• panel sterujący wbudowany lub przewodowy (sterowanie i konfiguracja).

WYKONANIA SPECJALNE

• dowolna figura LG/RD,
• malowanie na kolor inny niż standardowy,
• wirnik z blachy stalowej ocynkowanej,
• wirnik z blachy stalowej nierdzewnej 1.4301,
• wirnik z blachy stalowej kwasoodpornej 1.4404,
• silnik o innym stopniu ochrony IP,
• silnik wyposażony w czujniki lub dodatkowe chłodzenie.
