GFB wentylator promieniowy

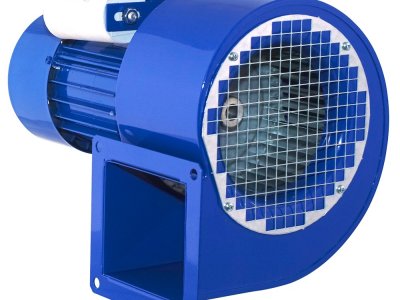

Wentylator GFB

• Karta katalogowa

Niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim, przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń.

ZASTOSOWANIE

KONSTRUKCJA

• niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
• wirnik zgrzewany z galwanizowanej blachy stalowej z łopatkami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940-1, (blacha stalowa nierdzewna 1.4301 dla wielkości 97),
• obudowa spawana z blachy stalowej,
• osłona wlotu ocynkowana,
• podstawa pod silnik w modelach 250-400 oraz w modelu 4/225,
• wentylator malowany na kolor niebieski RAL 5010
• (kategoria korozyjności C3),
• maksymalna temperatura tłoczonego medium 80°C,
• temperatura otoczenia silnika od -20°C do +40°C,
• figura LG90 w modelach 4/250, 4/315 i 6/315,
• figura LG270 w pozostałych modelach.

SILNIK ELEKTRYCZNY

• asynchroniczny, jednofazowy, 230V, 50 Hz (o mocy do 1,1 kW),
• asynchroniczny, trójfazowy, 230/400 V, 50 Hz (o mocy do 3 kW),
• asynchroniczny, trójfazowy, 400/690 V, 50 Hz (od mocy 5,5 kW),
• klasa sprawności IE3 (od mocy 0,25 kW), lub IE1 (poniżej mocy 0,25 kW),
• stopień ochrony IP55,
• klasa izolacji F,
• do regulacji częstotliwościowej (silniki trójfazowe).

WYKONANIA SPECJALNE

• dowolna figura LG/RD,
• malowanie na kolor inny niż standardowy,
• malowanie w wyższej kategorii korozyjności,
• obudowa i podstawa z blachy stalowej ocynkowanej,
• obudowa i podstawa z blachy stalowej nierdzewnej 1.4301,
• obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404,
• silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
• silnik jednofazowy przystosowany do regulacji napięciowej,
• silnik o innym stopniu ochrony IP,
• silnik wyposażony w czujniki lub dodatkowe chłodzenie,
• uszczelnienie między obudową a silnikiem (simmering),
• temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C.
